Project OneMinute - 개발 일지 (1)

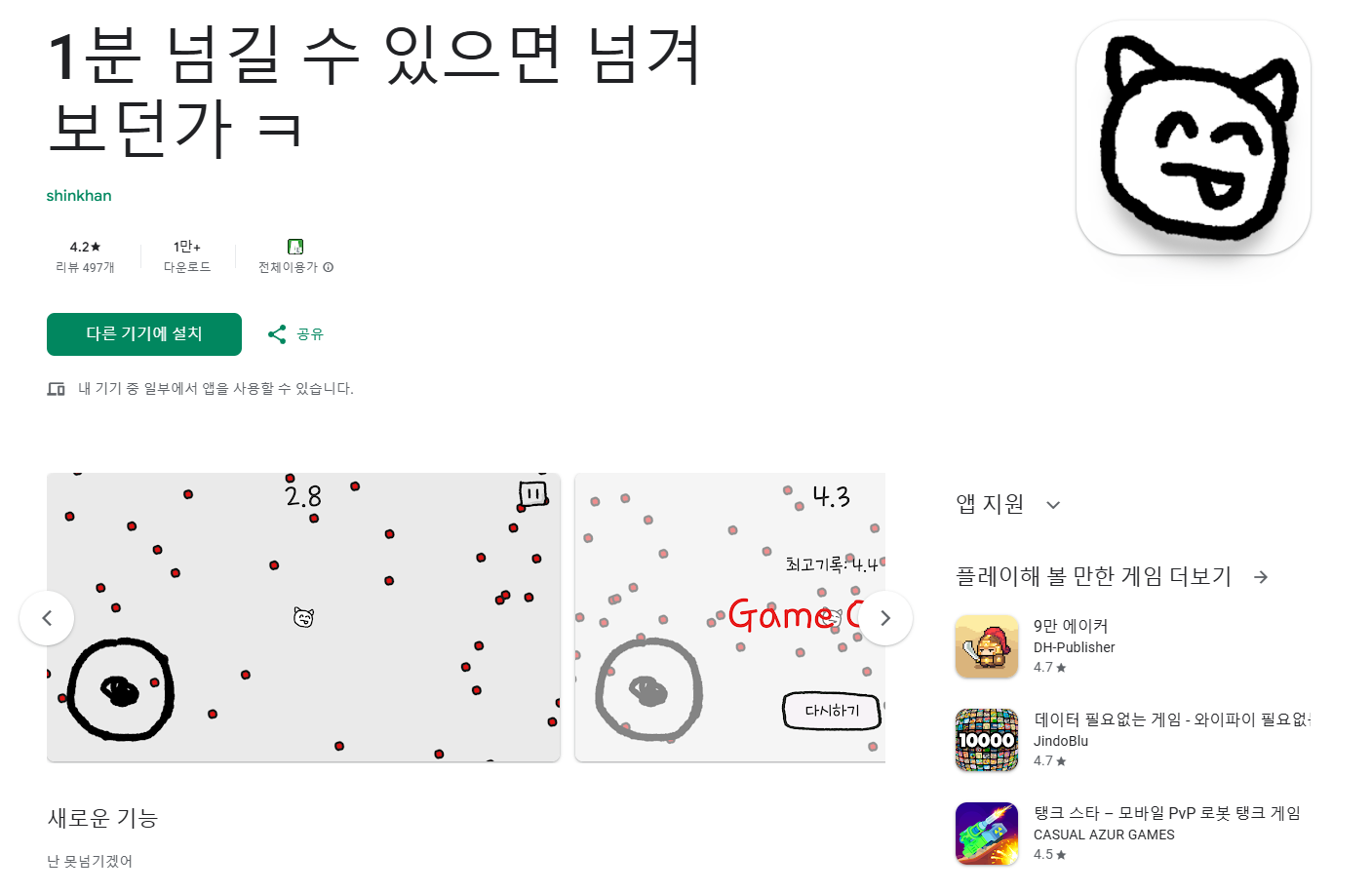

대략 5년 전, 플레이 스토어에 간단한 게임 하나를 출시한 적이 있습니다. 잊어먹고 있었는데 나중에 확인하니 1만 다운로드가 넘어있더군요

그래서 이번 기회에 버전 2를 만들어 업데이트를 해보려 합니다.

개발 목표는 다음과 같습니다.

1. DOTS 사용
2. 그래픽/UI 개선
3. 3D로 변경
4. 멀티플레이 추가
5. PC/Mobile 크로스 플랫폼으로 개발하여 스팀에도 출시
6. 1분을 버티는 컨셉의 다른 컨텐츠 추가

---

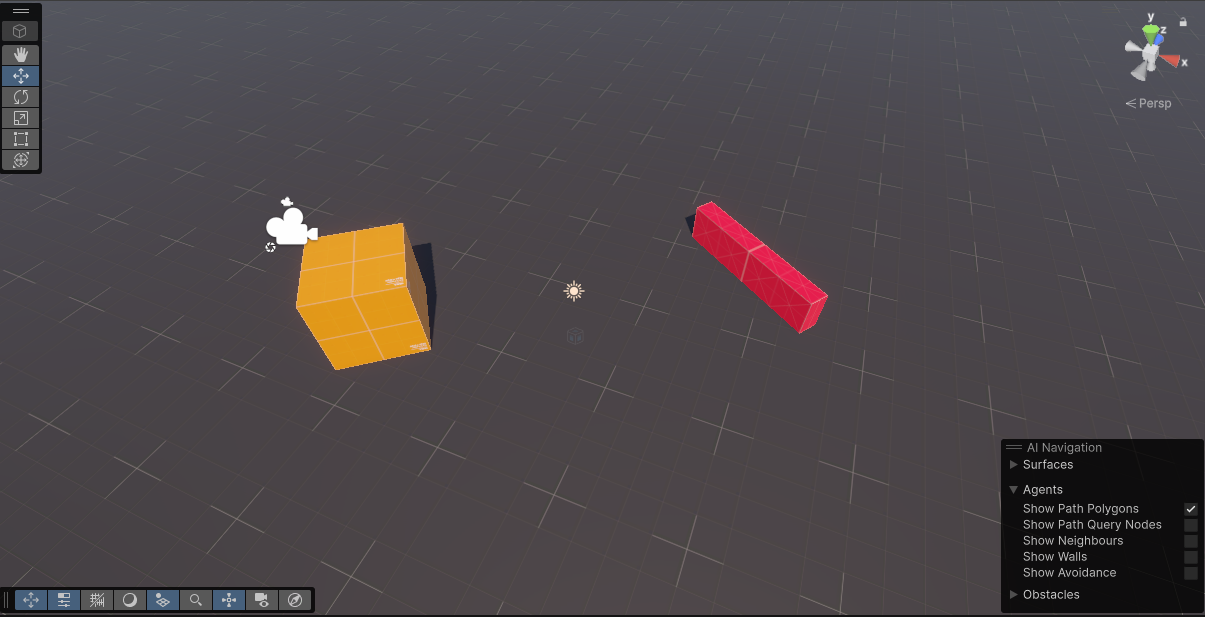

프로젝트를 생성 후 프로토타입 리소스 적용

플레이어 구현

플레이어 이동을 Unity Physics를 사용해서 구현하려 했으나, 찾아보니 ECS 전용으로 개발된 Character Controller가 존재했습니다. 이것을 사용해보겠습니다.

다운받아보니, FPS와 TPS 컨트롤러는 있지만 TopView 컨트롤러는 없습니다. 직접 개발해야 할 것 같습니다.

Camera, Character, Player 세 Entity를 생성하고 Authoring를 부착합니다. Camera에는 MainEntityCameraAuthoring를 붙이고, Character에는 CameraTargetAuthoring를 붙여야 합니다.

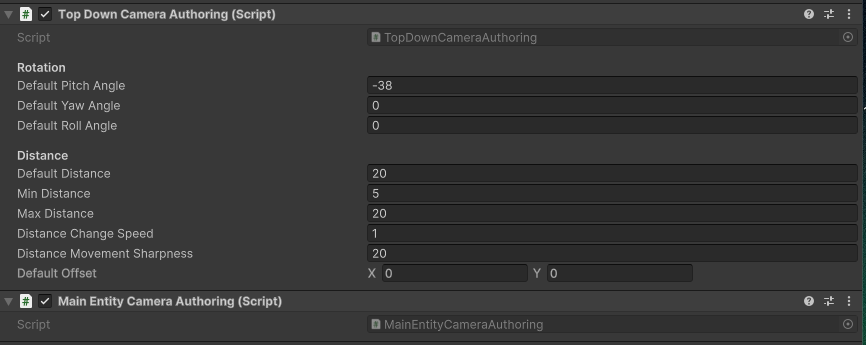

Camera

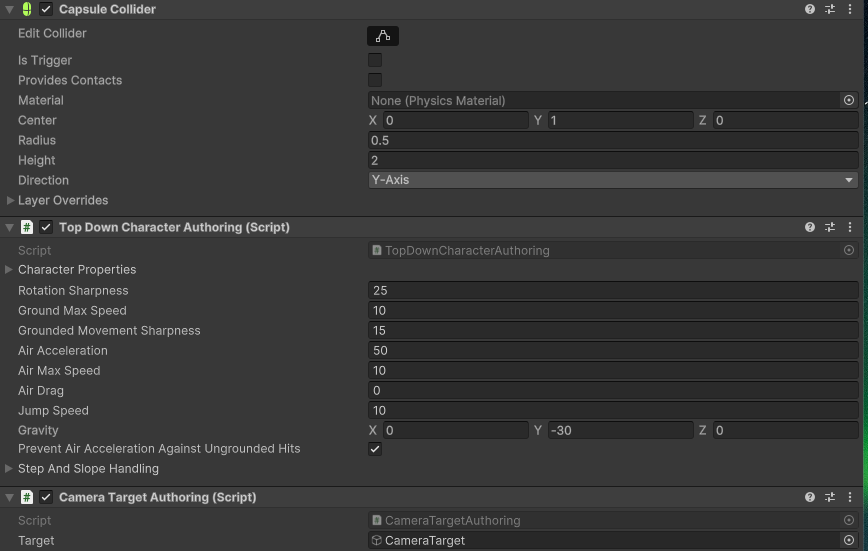

Character

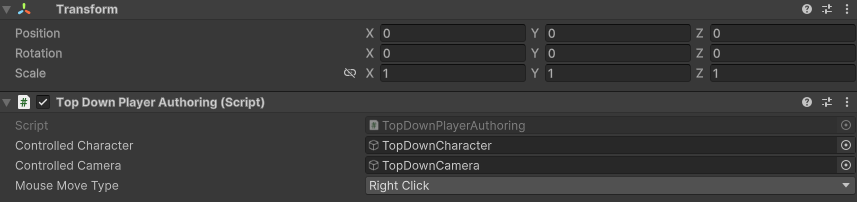

Player

플레이어에서 플레이어 입력을 받고, 캐릭터에서 실제 이동, 물리적인 처리를 담당합니다. Top View 형식의 카메라를 만들기 위해 Character Controller Sample에 들어있던 ThirdPersonCamera를 수정해서 TopDownCamera를 만들었습니다.

// TopDownCameraAuthoring.cs

using Unity.CharacterController;
using Unity.Entities;
using Unity.Mathematics;
using UnityEngine;
using System;
using Shin.Components;

namespace Shin.Components
{
    [Serializable]
    public struct TopDownCharacter : IComponentData

    {
        public float RotationSharpness;
        public float GroundMaxSpeed;
        public float GroundedMovementSharpness;
        public float AirAcceleration;
        public float AirMaxSpeed;
        public float AirDrag;
        public float3 Gravity;
        public bool PreventAirAccelerationAgainstUngroundedHits;
        public BasicStepAndSlopeHandlingParameters StepAndSlopeHandling;
    }

    [Serializable]
    public struct TopDownCharacterControl : IComponentData
    {
        public float3 MovePosition;
        public float3 MoveDirection;
    }
}

namespace Shin.Authoring
{
    /// <summary>
    /// TopDownCameraAuthoring을 부착하면, 다음 컴포넌트가 Entity에 붙게 됩니다.
    /// - TopDownCamera
    /// - TopDownCameraControl
    /// - TopDownCameraState
    /// </summary>
    [DisallowMultipleComponent]
    public class TopDownCharacterAuthoring : MonoBehaviour
    {
        public AuthoringKinematicCharacterProperties CharacterProperties = AuthoringKinematicCharacterProperties.GetDefault();

        public float RotationSharpness = 25f;
        public float GroundMaxSpeed = 10f;
        public float GroundedMovementSharpness = 15f;
        public float AirAcceleration = 50f;
        public float AirMaxSpeed = 10f;
        public float AirDrag = 0f;
        public float JumpSpeed = 10f;
        public float3 Gravity = math.up() * -30f;
        public bool PreventAirAccelerationAgainstUngroundedHits = true;
        public BasicStepAndSlopeHandlingParameters StepAndSlopeHandling = BasicStepAndSlopeHandlingParameters.GetDefault();

        public class Baker : Baker<TopDownCharacterAuthoring>
        {
            public override void Bake(TopDownCharacterAuthoring authoring)
            {
                KinematicCharacterUtilities.BakeCharacter(this, authoring.gameObject, authoring.CharacterProperties);

                Entity entity = GetEntity(TransformUsageFlags.Dynamic | TransformUsageFlags.WorldSpace);

                AddComponent(entity, new TopDownCharacter
                {
                    RotationSharpness = authoring.RotationSharpness,
                    GroundMaxSpeed = authoring.GroundMaxSpeed,
                    GroundedMovementSharpness = authoring.GroundedMovementSharpness,
                    AirAcceleration = authoring.AirAcceleration,
                    AirMaxSpeed = authoring.AirMaxSpeed,
                    AirDrag = authoring.AirDrag,
                    Gravity = authoring.Gravity,
                    PreventAirAccelerationAgainstUngroundedHits = authoring.PreventAirAccelerationAgainstUngroundedHits,
                    StepAndSlopeHandling = authoring.StepAndSlopeHandling,
                });

                AddComponent(entity, new TopDownCharacterControl());
            }
        }
    }
}

Top Down 카메라가 가져야 하는 속성값을 생각해서 Component와 Authoring를 생성했습니다. 시스템에서 이 컴포넌트를 기반으로 카메라가 Top View로 플레이를 따라가도록 설정해야 합니다.

// TopDownCameraSystem.cs

/*
Top Down Camera System에서 Top Down Camera의 로직을 담당한다.
*/

using Unity.Burst;
using Unity.Collections;
using Unity.Entities;
using Unity.Transforms;
using Unity.Mathematics;
using Unity.Physics;
using Shin.Components;

namespace Shin.Systems
{
    [UpdateInGroup(typeof(SimulationSystemGroup))]
    [UpdateAfter(typeof(FixedStepSimulationSystemGroup))]
    [UpdateAfter(typeof(ThirdPersonPlayerVariableStepControlSystem))]
    [UpdateAfter(typeof(ThirdPersonCharacterVariableUpdateSystem))]
    [UpdateBefore(typeof(TransformSystemGroup))]
    [BurstCompile]

    public partial struct TopDownCameraSimulationSystem : ISystem
    {
        [BurstCompile]
        public void OnCreate(ref SystemState state)
        {
            EntityQuery cameraQuery = SystemAPI.QueryBuilder().WithAll<TopDownCamera, TopDownCameraControl, TopDownCameraState>().Build();
            state.RequireForUpdate(cameraQuery);
        }

        [BurstCompile]
        public void OnUpdate(ref SystemState state)
        {
            TopDownCameraSimulationJob job = new TopDownCameraSimulationJob
            {
                LocalTransformLookup = SystemAPI.GetComponentLookup<LocalTransform>(false),
                ParentLookup = SystemAPI.GetComponentLookup<Parent>(true),
                PostTransformMatrixLookup = SystemAPI.GetComponentLookup<PostTransformMatrix>(true),
                CameraTargetLookup = SystemAPI.GetComponentLookup<CameraTarget>(true),
            };

            job.Schedule();
        }

        [BurstCompile]
        [WithAll(typeof(Simulate))]
        public partial struct TopDownCameraSimulationJob : IJobEntity
        {
            public ComponentLookup<LocalTransform> LocalTransformLookup;
            [ReadOnly] public ComponentLookup<Parent> ParentLookup;
            [ReadOnly] public ComponentLookup<PostTransformMatrix> PostTransformMatrixLookup;
            [ReadOnly] public ComponentLookup<CameraTarget> CameraTargetLookup;

            /// <summary>
            /// 카메라를 쿼리합니다.
            /// </summary>
            void Execute(Entity entity, ref TopDownCameraState topDownCameraState, in TopDownCamera topDownCamera, in TopDownCameraControl cameraControl)
            {
                /*
                Camera Control이 갖는 Follow Entity의 World Transform을 가져온다.
                카메라 회전값, 높이, 오프셋을 기반으로 카메라의 회전과 위치값을 잡는다.
                카메라의 회전과 위치값을 설정한다.
                */

                // 카메라가 따라갈 대상의 정확한 World Transform를 얻는다.
                if (OrbitCameraUtilities.TryGetCameraTargetSimulationWorldTransform(
                        cameraControl.FollowedCharacterEntity,
                        ref LocalTransformLookup,
                        ref ParentLookup,
                        ref PostTransformMatrixLookup,
                        ref CameraTargetLookup,
                        out float4x4 targetWorldTransform))
                {
                    float3 targetUp = targetWorldTransform.Up();

                    // 최종 회전 쿼터니언
                    quaternion cameraRotation = TopDownCameraUtilities.CalculateCameraRotation(targetUp, topDownCamera.DefaultYawAngle, topDownCamera.DefaultPitchAngle, topDownCamera.DefaultRollAngle);

                    // 카메라 줌 계산
                    float desiredDistanceMovementFromInput = cameraControl.ZoomDelta * topDownCamera.DistanceChangeSpeed;
                    topDownCameraState.TargetDistance = math.clamp(topDownCameraState.TargetDistance + desiredDistanceMovementFromInput, topDownCamera.MinDistance, topDownCamera.MaxDistance);

                    // 회전만 즉시 적용
                    LocalTransformLookup[entity] = LocalTransform.FromRotation(cameraRotation);
                }
            }
        }
    }

    [UpdateInGroup(typeof(SimulationSystemGroup))]
    [UpdateAfter(typeof(TransformSystemGroup))]
    [BurstCompile]
    public partial struct TopDownCameraLateUpdateSystem : ISystem
    {
        [BurstCompile]
        public void OnCreate(ref SystemState state)
        {
            state.RequireForUpdate<PhysicsWorldSingleton>();
            state.RequireForUpdate(SystemAPI.QueryBuilder().WithAll<TopDownCamera, TopDownCameraControl, TopDownCameraState>().Build());
        }

        [BurstCompile]
        public void OnUpdate(ref SystemState state)
        {
            TopDownCameraLateUpdateJob job = new TopDownCameraLateUpdateJob
            {
                DeltaTime = SystemAPI.Time.DeltaTime,
                LocalToWorldLookup = SystemAPI.GetComponentLookup<LocalToWorld>(false),
                CameraTargetLookup = SystemAPI.GetComponentLookup<CameraTarget>(true),
            };
            job.Schedule();
        }

        [BurstCompile]
        [WithAll(typeof(Simulate))]
        public partial struct TopDownCameraLateUpdateJob : IJobEntity
        {
            public float DeltaTime;

            public ComponentLookup<LocalToWorld> LocalToWorldLookup;
            [ReadOnly]
            public ComponentLookup<CameraTarget> CameraTargetLookup;

            void Execute(Entity entity, ref TopDownCameraState topDownCameraState, in TopDownCamera topDownCamera, in TopDownCameraControl cameraControl)
            {
                // 카메라 타겟의 보간된 위치의 World Transform를 얻는다.
                if (OrbitCameraUtilities.TryGetCameraTargetInterpolatedWorldTransform(
                        cameraControl.FollowedCharacterEntity,
                        ref LocalToWorldLookup,
                        ref CameraTargetLookup,
                        out LocalToWorld targetWorldTransform))
                {
                    // 이걸 재계산하지말고, 재활용하면 더 최적화 가능할 것임.
                    quaternion cameraRotation = TopDownCameraUtilities.CalculateCameraRotation(targetWorldTransform.Up, topDownCamera.DefaultYawAngle, topDownCamera.DefaultPitchAngle, topDownCamera.DefaultRollAngle);
                    float3 targetPosition = targetWorldTransform.Position;

                    // 거리 스무딩을 더 부드럽게 처리
                    float smoothingFactor = math.min(1f, topDownCamera.DistanceMovementSharpness * DeltaTime);
                    topDownCameraState.SmoothedTargetDistance = math.lerp(
                        topDownCameraState.SmoothedTargetDistance,
                        topDownCameraState.TargetDistance,
                        smoothingFactor);

                    // 스무딩된 거리를 사용하여 카메라 위치 계산
                    float3 cameraPosition = OrbitCameraUtilities.CalculateCameraPosition(targetPosition, cameraRotation, topDownCameraState.SmoothedTargetDistance);

                    LocalToWorldLookup[entity] = new LocalToWorld { Value = new float4x4(cameraRotation, cameraPosition) };
                }
            }
        }
    }
}

public static class TopDownCameraUtilities
{
    public static quaternion CalculateCameraRotation(float3 targetUp, float yawAngle, float pitchAngle, float rollAngle)
    {
        // 카메라가 바라보는 방향은, 타깃의 업벡터의 반대 방향이 기본 축입니다.
        quaternion baseRotation = quaternion.LookRotation(-targetUp, math.forward());

        quaternion yawRotation = quaternion.Euler(targetUp * math.radians(yawAngle));
        quaternion pitchRotation = quaternion.Euler(math.right() * math.radians(pitchAngle));
        quaternion rollRotation = quaternion.Euler(math.forward() * math.radians(rollAngle));

        return math.mul(baseRotation, math.mul(yawRotation, math.mul(pitchRotation, rollRotation)));
    }
}

TopDownCameraSimulationJob에서 카메라 회전을, TopDownCameraLateUpdateSystem에서 카메라 위치를 설정합니다. 카메라 Distance는 줌을 확대 축소할 때 부드럽게 보여야하기 때문에 Late Update에서 처리합니다.

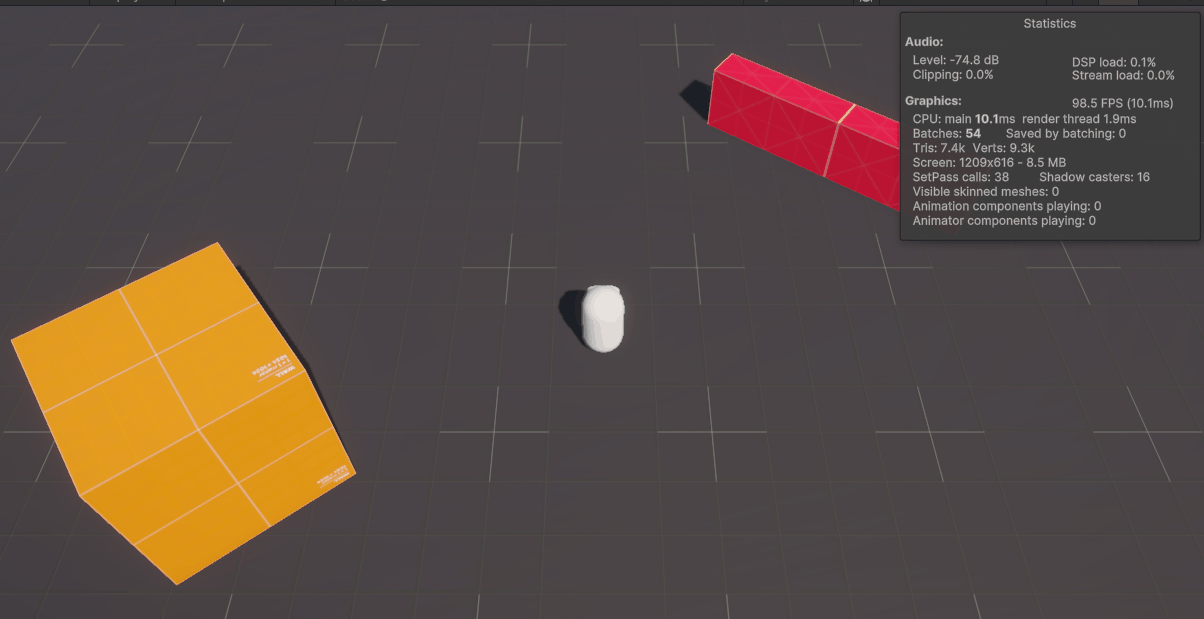

TopDown Camera와 Zoom 기능을 구현함

롤같은 시점을 만들고 싶어 찾아보니, Camera FOV를 40으로 설정하고 Pitch를 52도로 기울이면 된다고 합니다. 따라서 다음과 같이 설정했습니다.

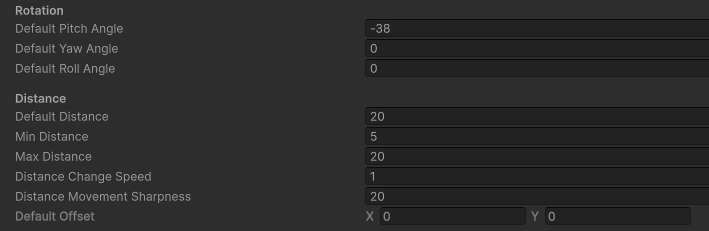

Top Down Camera Authoring

---

다음 목표

다음으론 플레이어 이동을 구현해야 합니다. PC 환경에선 마우스 이동과 WASD 이동을 선택할 수 있도록 개발할 예정입니다. Entities에서 사용 가능한 Pathfinding 기능을 찾아봐야 할 것 같습니다.

이후, 시점을 시점을 잠그고 풀 수 있는 기능을 만들 예정입니다. 시점을 풀고 마우스를 통해 화면을 움직일 수 있어야 합니다.
