고급컴퓨터그래픽스 2. Advanced Shader

건국대학교 고급컴퓨터그래픽스 김형석 교수님의 수업을 정리한 내용입니다.

OpenGL

GPU를 사용하여 컴퓨터 그래픽을 빠르게 렌더링할 수 있게 만드는 API. OpenGL은 보통 Microsoft SDK에 포함되어 있어 따로 설치하지 않고 링커 설정-lopengl 프롬포트 추가 만 해줘도 된다.

추가로 설치해야 하는 라이브러리는 GLEW or GLAD와 GLUT or FreeGLUT or GLFW다.

• GLEW, GLAD : . 둘중에 마음에 드는거 쓰면 됨.
• GLUT, FreeGLUT, GLFW : 윈도우 창, 입력 등을 대신 처리해주는 라이브러리.
• GLUT < FreeGLUT < GLFW 순으로 최신임.

OpenGL Pipeline

(+)가 표기된 프로세스는 생략 가능하다.

1. 그리고 싶은 Object를 데이터로 변환한다.
   1. 만약 3D 공간이라면 3D Scene 좌표의 정보 2D 공간이라면 2D Scene의 좌표 정보를 넘겨주면 된다. (Vertex는 일반적으로 Position, Color, Normal Vector 정보를 가짐.)
2. Input Vertex : 변환된 데이터를 GPU로 보내 Object를 그리게한다.
   1. 그래픽에서 가장 느린 과정이 CPU \(\iff\) GPU Data Bus 과정이 제일 느리기 때문에, 이 과정을 프로세스에서 최대한 줄인다.
3. Vertex Processing : 공간에서 표현된 좌표를 스크린 위의 좌표로 옮긴다. 이 과정을 Vertex Shader로 사용자 지정할 수 있다.
4. Primitive Assembly : Vertex들을 Primitive로 묶는다,

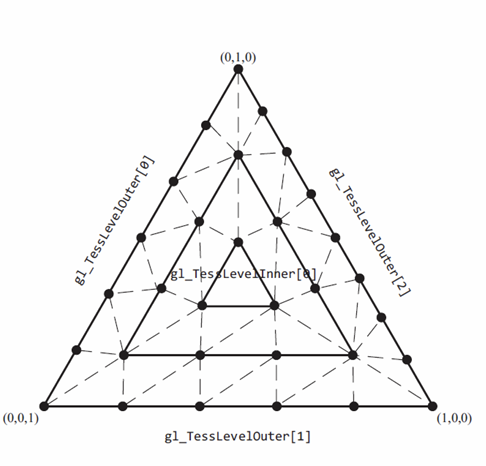

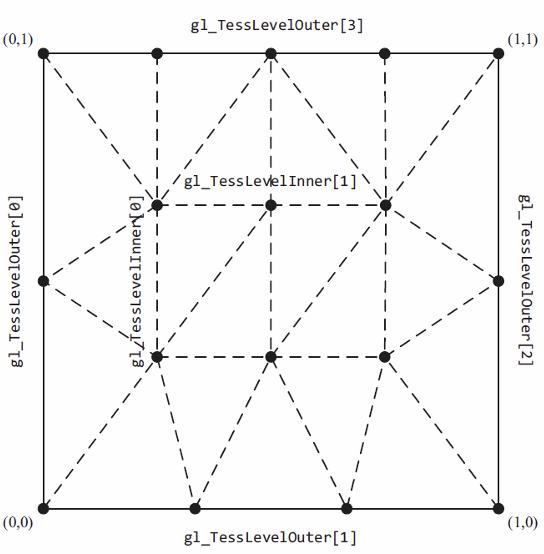

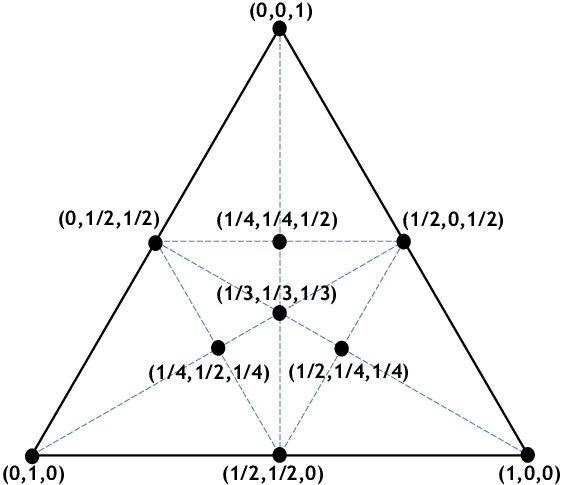

5. (+) Tessellation : 프리미티브를 잘게 쪼개서 모델을 디테일하게 만든다. 이 과정을 Tessellation Control Shader와 Tessellation Evaluation Shader로 사용자 지정 가능하다.
   1. Tessellation Control Shader : 하나의 Primitive를 Patch라는 단위(선분, 삼각형, 사각형)로 Input 받는다. 이후 Tessellation Level을 결정하여 TPG에 전달한다.
   2. Tessellation Primitive Generator : Tessellation Level에 따라 Primitive를 쪼개도록 하는 Vertex를 생성한다. 이후 생성한 Vertex하나당 하나의 TES에게 전달한다.
   3. Tessellation Evaluation Shader : 생성된 Vertex를 받고, 원래 Primitive가 갖는 Vertex 좌표와, 생성된 Vertex의 상대적인 좌표값을 가지고 생성된 Vertex의 위치를 계산한다.
   4. Primitive Assembly : 생성된 Vertex들을 다시 Primitive로 합친다.
6. (+) Geometry Shader : Primitive를 입력받아, Primitive Strip (집합)를 반환한다. Vertex를 내 마음대로 추가하거나 삭제할 수 있는 유일한 단계이다. ex) 동물의 털
7. Culling : 불필요한 정점을 걸러낸다.
   • 다른 오브젝트에 가려짐
   • 카메라 뒤에 있음
   • 안보이는 뒷면
8. Clipping : 카메라 화면 밖에 있는 정점은 걸러낸다.
9. Rasterization : 프리미티브를 받아 한 픽셀에 대응되는 Fragment를 생성한다.
10. Fragment Shader : Rasterization된 Fragment 정보를 주면, Fragment의 최종 Color를 Output한다.
11. Post Processing
12. Output FrameBuffer : 최종적으로 계산된 Fragment (픽셀의 정보)들을 FrameBuffer에 넘겨 화면에 출력한다.

OpenGL 사용법

1. 라이브러리 초기화 (GLUT, GLEW)
2. Shader 프로그램 컴파일 후 링크
3. Vertex Data를 GPU에 전송
4. 매 프레임마다 화면 Draw.

[!question] 드로우 과정이 어떻게 되는가?{title} 여러 Object를 정의하고, (Create VAO) Object들을 Screen에 그린 후 (glDrawArrays(VAO1), glDrawArrays(VAO2), ...) 화면에 표시한다. (glutSwapBuffers())

[!tip]- Back Buffer에 VAO Draw하기 : glDrawArrays{title}

void glDrawArrays(GLenum mode, GLint first, GLsizei count);

mode (그릴 도형의 유형):

• GL_TRINAGLES
• GL_TRIANGLE_STRIP
• GL_TRIANGLE_FAN
• GL_LINES
• GL_POINT

first (버텍스 배열에서 시작할 첫 번째 인덱스) 보통 0으로 잡아야 모든 Vertex를 그릴 수 있다.

count (그릴 Vertex의 개수)

[!example] VAO의 처음 3개 Vertex를 사용하여 삼각형 그리기{title}

glBindVertexArray(VAO);
glDrawArrays(GL_TRIANGLES, 0, 3);

[!example] VAO를 사용해 삼각형 Mesh 그리기{title}

struct object
{
    GLfloat vertices[];
    int vertexStride;
}
glBindVertexArray(VAO);

int vertexCount = sizeof(object.vertices) / (object.vertexStride * sizeof(float));
glDrawArrays(GL_TRIANGLE_STRIP, 0, vertexCount);

[!question]- glDrawArrays 하면 화면에 바로 그려지는거 아니야?{title} 아니다. glDrawArrays을 하면, VAO는 GPU의 Back Buffer에 그려진다.

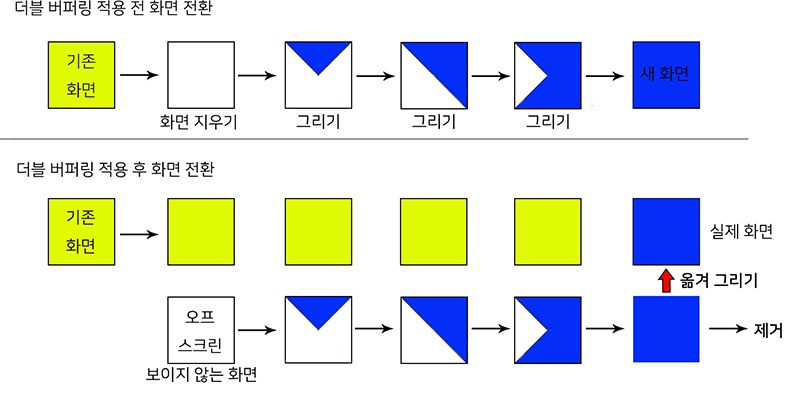

이는 Double Buffering 기법을 사용하기 때문이다.

컴퓨터는 이미지를 지웠다가 새 이미지를 그리는 작업을 반복한다.

이걸 쌩으로 하게되면, 지우고 그려지는 시간동안 사용자는 흰 화면이 됬다가 이미지가 보였다가 하는 깜빡이 현상이 발생한다.

따라서, 이미지를 뒤에다가 미리 그려두고, 요청이 들어오면 미리 그려둔 이미지를 화면에 출력하고, 그 출력되는 시간 동안 새로운 이미지를 미리 그려둔다.

뒤에다가 이미지를 저장해두는 공간을 Back Buffer 라고 하며, Back Buffer에 VAO를 그리는 함수가 바로 glDrawArrays(VAO) 다. Back Buffer에 그려둔 이미지를 스크린에 출력해주는 함수가 바로 glutSwapBuffers() 다.

[!question]- Object 정의를 어떻게 하는가?{title}

1. Vertex Array Object (Obejct의 Vertex 정보)를 정의한다.
   1. VAO와 VBO를 생성한다 (glGenVertexArrays(1, &VAO), glGenBuffers(1, &VBO))
   2. VAO를 바인딩한다 `(glBindVertexArray(VAO))
   3. VBO를 바인딩한다 (glBindBuffer(GL_ARRAY_BUFFER, VBO)`
   4. VBO에 배열의 정보를 넣고, GPU로 전송한다. glBufferData, 이는 최초 한번만 실행되게 된다.
   5. AttribPointer 설정 (1차원 배열에 저장된 값을 어떻게 읽어들일지..)
   6. Attrib 활성화 (glEnableVertexAttribArray(attrib))
   7. 바인딩 해제 (glBindVertexArray(0))

[!tip]- Buffer를 바인딩하는 함수 : glBindBuffer(BUFFER_TYPE, vbo);{title} Vertex Buffer Object Type를 정점 데이터로 설정하고, Vertex Shader의 interface와 바인딩을 시작한다.

바인딩 함수를 선언한 뒤에 interface 변수와 Binding하면 된다.

BUFFER_TYPE:

• GL_ARRAY_BUFFER : 정점 데이터를 담기 위한 버퍼. (VBO)
• GL_ELEMENT_ARRAY_BUFFER : 인덱스 데이터를 담기 위한 버퍼. (EBO)
• GL_PIXEL_PACK_BUFFER : 보통 프레임버퍼에서 읽은 픽셀 데이터를 GPU에서 CPU로 복사할 때 사용하는 버퍼.
• GL_PIXEL_UNPACK_BUFFER : 픽셀 데이터를 CPU에서 GPU로 전송할 때 사용하는 버퍼.
• GL_COPY_READ_BUFFER : 한 버퍼의 데이터를 다른 버퍼로 복사할 때 사용하는 임시 버퍼.
• CL_COPY_WRITET_BUFFER : COPY_READ_BUFFER에서 복사한 데이터를 이 버퍼로 복사한다.
• GL_TRANSFORM_FEEDBACK_BUFFER : 셰이더에서 계산된 정점 데이터를 다시 버퍼로 저장할 때 사용함. 입력된 정점 데이터를 처리한 후, 결과를 다시 GPU로 전달할 때 사용.
• GL_UNIFORM_BUFFER : 유니폼 데이터를 담기 위한 버퍼. (UBO)
• GL_TEXTURE_BUFFER : 텍스처를 담기 위한 버퍼.

[!tip]- VBO 생성 함수 : glGenBuffers(n, &vbo);{title} n개의 Vertex Buffer Object를 생성한다.

GLuint vbo;
glGenBuffers(1, &vbo); // 1개의 VBO 생성\

GLuint vbos[3];
glGenBuffers(3, &vbos); // 3개의 VBO 생성

[!tip]- 쉐이더 속성 포인터 설정 함수 : glVertexAttribPointer{title}

glVertexAttribPointer(GLuint index, GLint size, GLenum type, GLboolean normalized, GLsizei stride, const GLvoid *pointer);

index: Attrib Index location. size: 속성이 몇 개의 요소로 이루어져 있는가? vec3이면 3. vec4면 4. type:

• GL_FLOAT
• GL_INT
• GL_UNSIGNED_BYTE

normalized: 데이터가 0.0 ~ 1.0 범위로 정규화될지 말지.

• GL_TRUE
• GL_FALSE

stride: 버텍스 사이의 메모리 간격.

• 위치 3개, 색상 3개가 하나의 Vertex라면 6 * sizeof(float)를 넣는다.

pointer: 속성 데이터가 시작하는 위치.

• 만약 x, y, z, r, g, b, x2, y2, z2, r2, g2, b2, … 이렇게 Vertex Array가 저장되어있다면
• 위치 속성의 경우 ((void*) 0)
• Color 속성의 경우 (void*)(3 * sizeof(float))

[!example] example{title}

GLint positionAttribute = glGetAttribLocation(shaderProgram, "position");

if (positionAttribute == -1)
{
    std::cerr << "Could not find attribute 'position' in shader program." << std::endl;
}
else
{
    std::cout << "Position attribute location: " << positionAttribute << std::endl;
}

glVertexAttribPointer(positionAttribute, 4, GL_FLOAT, GL_FALSE, 4 * sizeof(float), (void*) 0);

[!tip]- GPU로 VBO 전송 함수 : void glBufferData(GLenum target, GLsizeiptr size, const void *data, GLenum usage);{title} target: GL_ARRAY_BUFFER size: 버퍼에 할당할 데이터의 크기. data: GPU로 복사할 데이터. 배열, 벡터와 같은 자료구조를 넘긴다. usage:

• GL_STATIC_DRAW : 데이터가 GPU에 한번 전송된 후 거의 수정되지 않는 경우 사용한다.**
• GL_DYNAMIC_DRAW : 데이터가 자주 수정되어 GPU에 자주 복사될 때 사용한다.
• GL_STREAM_DRAW : 임시 데이터를 빠르게 사용하고 버릴 때 사용한다.

[!tip]- VAO 생성, 바인딩, 바인딩 해제{title}

GLuint VAO;
glGenVertexArrays(1, &VAO);
glBindVertexArray(VAO);
glBindVertexArray(0);

여러개의 VAO 생성:

GLuint VAO[2];
glGenVertexArrays(2, &VAO);

glBindVertexArray(VAO[0]);
// ...
glBindVertexArray(VAO[1]);
// ...
glBindVertexArray(0);

[!question]- glBufferData를 VAO에 넣게되면, CPU에서 GPU로 데이터를 넘기는 BUS 연산이 자주 일어나는거 아닌가?{title} glBufferData 이거는 CPU Memory에 있는 Vertex 정보를 GPU VRam의 VBO로 넘기는 함수라고 알고있는데,

이걸 VAO를 그릴때마다 실행하게되면 쓸데없이 계속 넘기게 되는거 아니야?

[!question]- VAO랑 VBO가 무슨 차이야?{title} VAO는 Vertex Array 단위로 다룰 수 있게 해주는 Object. 즉, 1차원으로 저장된 Vertex 정보가 담긴 Array를 읽는 방법을 담는 Object이다.

VBO는 실제 Vertex 정보가 저장될 Buffer Object.

VAO를 Binding하면, 해당 VAO와 연결된 VBO와 속성 정보가 활성화된다. 이 상태에서 DrawArrays()하면, VAO에서 설정한 속성 정보에 따라, VBO에 담긴 Vertex List를 쉐이더 Interface 변수에 전달한다.

이후 Pipeline의 결과가 Back Buffer에 담긴다.

[!question]- VAO, VBO를 바인딩한다는게 무슨 말이야?{title} GPU가 해당 객체를 활성화하여, 그 이후의 작업이나 명령이 그 객체에 적용되도록 하는 것을 의미한다.

[!question]- glEnableVertexAttribArray를 써야하는 이유가 뭐야?{title} 속성을 활성화 해줘야 쉐이더 Interface 변수에 값이 제대로 전달된다. 비활성화되있으면, 그 속성(Interface) 변수를 무시하게 된다.

따로 속성을 활성화해주지 않으면, 기본값이 비활성화이기 때문에 속성을 AttribPointer로 연결해줬다면, 활성화를 해줘야 한다.

활성화 / 비활성화 기능을 만들어둔 이유는, 어떤 객체를 렌더링할 땐 Texture 정보나 Color 정보가 필요하지 않을 수 있다.

그런 객체를 렌더링할 땐 속성을 비활성화 하고 렌더링하면 불필요한 연산을 줄일 수 있다.

glDrawArrays(VAO1);
glDrawArrays(VAO2);

glDisableVertexAttribArray(textureAttrib);
glDrawArrays(VAO3);

실제로는 VAO 안에 어떤 속성을 활성화할건지 정보까지 다 매크로로 저장해서 사용하게 되므로, 딱히 신경쓰지 않고 아래와 같이 사용하면 된다.

glBindVertexArray(VAO);
glDrawArrays(GL_TRIANGLES, 0, 3);

glBindVertexArray(VAO2);
glDrawArrays(GL_LINES, 0, 3);

glBindVertexArray(VAO3);
glDrawArrays(GL_POINTS, 0, 3);

[!question]- glUseProgram는 적게 사용할 수록 좋은거 아닌가?{title} Yes. 쉐이더 프로그램을 전환하면, 내부적으로 셰이더 상태와 유니폼 변수들을 다시 설정해야 하기 때문에 오버헤드가 발생함.

하지만 각 VAO마다 다른 Shader Program를 적용시켜야 할 경우엔 어쩔 수 없이 매 드로우 과정마다 glUseProgram를 사용할 수 밖에 없다.

glUseProgram(shader1);
glDrawArrays(VAO1);
glDrawArrays(VAO2);

glUseProgram(shader2);
glDrawArrays(VAO3);

만약, 모든 오브젝트가 하나의 쉐이더만 사용하는 경우 최초 한번만 glUseProgram(shader)를 사용하고, 매 Draw 과정에선 glDrawArrays만 사용하는게 더 효율적이다.

[!question]- 만약 60프레임마다 화면을 그리고싶으면, 드로우 과정을 처음부터 프레임마다 해야하는가?{title} ㅇㅇ. 컴퓨터는 이미지를 기본적으로 스크린을 클리어하고 이미지를 그리는 것을 반복한다.

VBO 정보는 씬이 전환되지 않는 이상, 매 프레임마다 BUS를 통해 CPU에서 GPU로 보낼 필요는 없다.

매 프레임마다 해야할 작업은, 화면을 Clear하고 각 오브젝트에 맞는 쉐이더 프로그램을 활성화하여 VAO를 Draw하고, 그려진 이미지를 화면에 보여주면 된다.

[!question]- Frame Buffer가 무엇인가?{title} Frame Buffer는 총 10개있음 Color Buffer 8개, Depth Buffer 1개, Stencil Buffer 1개가 존재

[!question]- Frame Buffer에 출력된 결과를 그대로 재활용해서 다시한번 렌더링이 가능한가?{title} Yes. FBO(Frame Buffer Object)를 사용하면 가능하다.

FBO가 바인딩되어 있는 상태에서 glDrawArrays가 수행되면, 결과가 Back Buffer로 넘어가지 않고 그대로 FBO에 들어간다.

그 FBO를 통해서 Image Processing 전용 Shader를 적용한 Pipeline을 한번 더 거쳐서 Texture를 만들어낸다.

그 Texture를 화면에 띄우면 끝.

사용법:

1. FBO를 바인딩한다.
2. VAO들을 Draw한다.
3. FBO 바인딩을 해제한다.
4. 스크린 전체를 의미하는 VAO를 바인딩한다.
5. 텍스쳐를 바인딩 후 사각형을 그려서 Screen VAO에 Texture를 입힌다.

[!example]- 예제{title}

// FBO 생성 및 텍스처 설정 (1회 설정)
GLuint fbo, textureColorbuffer;
setupFBO(&fbo, &textureColorbuffer);  // FBO와 텍스처 설정 함수 (위 코드처럼)

while (!glfwWindowShouldClose(window)) {
    // FBO에 오브젝트 렌더링
    glBindFramebuffer(GL_FRAMEBUFFER, fbo);
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    // 셰이더 1로 VAO1, VAO2 렌더링
    glUseProgram(shader1);
    glBindVertexArray(VAO1);
    glDrawArrays(GL_TRIANGLES, 0, vertexCount1);

    glBindVertexArray(VAO2);
    glDrawArrays(GL_TRIANGLES, 0, vertexCount2);

    // 기본 프레임 버퍼로 돌아감
    glBindFramebuffer(GL_FRAMEBUFFER, 0);
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    // 이미지 프로세싱 (FBO 텍스처 사용)
    glUseProgram(shader2);
    glBindTexture(GL_TEXTURE_2D, textureColorbuffer);
    glBindVertexArray(screenVAO);  // 화면 전체에 렌더링할 QUAD
    glDrawArrays(GL_TRIANGLES, 0, 6);  // 화면을 덮는 사각형 그리기

    // 화면에 결과 출력
    glfwSwapBuffers(window);
    glfwPollEvents();
}

[!question]- FBO (Frame Buffer Object)가 뭔데?{title} GPU 내에서 사용하는 Object인데, Frame Buffer의 내용을 가져온다는 뜻이다.

생성법:

1. FBO를 생성한다 (glGenFramebuffers(1, &fbo);)
2. FBO를 바인딩한다
3. 컬러 빈 텍스쳐를 생성한다 (텍스쳐 공간만 만들어서 내용이 채워지도록.)
4. 필요시, Depth Stenci 버퍼까지 생성한다.
5. FBO 설정이 잘 되었는지 체크한다.
6. FBO 바인딩 해제.

[!example]- FBO 생성 예제{title}

 // 1. FBO 생성 및 바인딩
GLuint fbo;
glGenFramebuffers(1, &fbo);
glBindFramebuffer(GL_FRAMEBUFFER, fbo);

// 컬러 텍스처 생성 및 FBO에 첨부
GLuint textureColorbuffer;
glGenTextures(1, &textureColorbuffer);
glBindTexture(GL_TEXTURE_2D, textureColorbuffer);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, 800, 600, 0, GL_RGB, GL_UNSIGNED_BYTE, NULL);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, textureColorbuffer, 0);

// 깊이 버퍼 설정 (선택 사항)
GLuint rbo;
glGenRenderbuffers(1, &rbo);
glBindRenderbuffer(GL_RENDERBUFFER, rbo);
glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH24_STENCIL8, 800, 600);
glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, rbo);

// FBO 상태 확인
if (glCheckFramebufferStatus(GL_FRAMEBUFFER) != GL_FRAMEBUFFER_COMPLETE)
   std::cerr << "ERROR::FRAMEBUFFER:: Framebuffer is not complete!" << std::endl;

glBindFramebuffer(GL_FRAMEBUFFER, 0);

[!question]- 텍스쳐를 어떻게 GPU에 넘겨주지?{title} 쉐이더 프로그램에선, 유니폼 변수로 텍스쳐를 입력받는다.

uniform sampler2D texture;

어떻게 넘겨줄 수 있을까?

1. 텍스쳐를 생성한다. GLuint texture; glGenTextures(1, &texture);
2. 텍스쳐를 바인딩한다. (glBindTexture)
3. 텍스쳐 옵션을 설정한다. (glTexParameteri)
4. 텍스처 데이터를 GPU로 전송한다. (glTexImage2D)
5. 텍스쳐 바인딩 해제. (glBindTexture(GL_TEXTURE_2D, 0);)

[!question]- 바인딩한 텍스쳐를 어떻게 사용하는가?{title} 텍스쳐 유닛을 활성화하고, 텍스쳐를 텍스쳐 유닛 0에 바인딩한다. 쉐이더 프로그램을 활성화하고, 텍스쳐 유닛과 유니폼 변수를 연결한다.

위 과정은 드로우 과정때마다 실행해야 한다..

이후 VAO를 바인딩하고 그리기 전에 텍스쳐까지 바인딩해주면 됨.

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture);

glUseProgram(shaderProgram);
glUniform1i(glGetUniformLocation(shaderProgram, "texture"), 0);

glBindVertexArray(VAO);
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture);
glDrawArrays(GL_TRIANGLES, 0, 6);

[!question]- 텍스쳐 유닛이 무엇인가?{title} 텍스쳐 유니폼 변수와 순서대로 연결함.

glActiveTexture(GL_TEXTURE0); // 텍스쳐 유닛 1 활성화
glBindTexture(GL_TEXTURE_2D, textureID1); // 텍스처1을 텍스처 유닛 0에 바인딩

glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, textureID2);

이후 텍스쳐 유닛과 texture uniform 변수와 연결하면 된다.

// 텍스처 유닛 0을 'texture1' 유니폼에 설정
glUniform1i(glGetUniformLocation(shaderProgram, "texture1"), 0);  // 텍스처 유닛 0
// 텍스처 유닛 1을 'texture2' 유니폼에 설정
glUniform1i(glGetUniformLocation(shaderProgram, "texture2"), 1);  // 텍스처 유닛 1

쉐이더 코드 예시

uniform sampler2D texture1; // 텍스처 유닛 0과 연결
uniform sampler2D texture2; // 텍스처 유닛 1과 연결

[!tip]- 텍스쳐 바인딩 : glBindTexture(GLenum target, GLuint texture);{title} GPU가 사용할 텍스쳐를 활성화한다.

target:

• GL_TEXTURE_2D : 2D 텍스쳐
• GL_TEXTURE_CUBE_MAP : 큐브맵 텍스쳐(Skybox 등..)

texture: 바인딩할 텍스처의 ID.

[!tip]- 텍스쳐 옵션 설정 : glTexParameteri(GLenum target, GLenum pname, GLint param);{title} Warpping, Filtering 등을 설정한다.

target:

• GL_TEXTURE_2D : 2D 텍스쳐
• GL_TEXTURE_CUBE_MAP : 큐브맵 텍스쳐(Skybox 등..)

pname: 설정할 파라미터 종류

1. Warpping Mode : 텍스처 좌표가 벗어났을 때 어떻게 처리할까?
   • GL_TEXTURE_WRAP_S : S축 (수평)에 대하여
   • GL_TEXTURE_WRAP_T : T축 (수직)에 대하여

   param:

   • GL_REPEAT : 그냥 반복한다.
   • GL_MIRRORED_REPEAT : 뒤집어가며 반복한다.
   • GL_CLAMP_TO_EDGE : 가장자리 텍스처 색깔이 연장된다.
   • GL_CLAMP_TO_BORDER : 지정된 경계색을 사용한다.

2. Filtering Mode : 텍스쳐가 확대되거나 축소될 때 어떻게 필터링할까?
   • GL_TEXTURE_MIN_FILTER : 축소될 때에 대하여
   • GL_TEXTURE_MAX_FILTER : 확대될 때에 대하여

   param:

   • GL_NEAREST : 가장 가까운 텍셀을 사용한다.
   • GL_LINEAR : 인접한 텍셀의 색상을 선형 보간한다.

[!tip]- 텍스쳐 GPU로 전송 : glTexImage2D{title}

void glTexImage2D(
  GLenum target, // GL_TEXTURE_2D or GL_TEXTURE_CUBE_MAP
  GLint level,       // 상세도 수준(MipMap level) 지정. 보통 0.
  GLint internalFormat, // 텍스처가 GPU에 저장될 때 Format. GL_RGB or GL_RGBA
  GLsizei width,    // 텍스쳐의 너비
  GLsizei height,  // 텍스쳐의 높이
  GLint border,    // 테두리 설정. 0밖에 쓸 수 없다.
  GLenum format,  // 텍스처가 Memory에 저장될 때 Format. GL_RGB or GL_RGBA. 내부 포맷과 달라도 된다.
  GLenum type,   // Texture Data가 무슨 타입으로 저장됨? GL_UNSIGNED_BYTE or GL_FLOAT
  const void *data // 텍스처 데이터가 저장된 메모리 주소. 이미지가 없이 공간만 할당하고 싶다면 NULL.
);

[!example] example{title} glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, OFFSCREEN_WIDTH, OFFSCREEN_HEIGHT, 0, GL_RGBA, GL_UNSIGNED_BYTE, null);

[!example]- Vertex Shader에 Position 정보만 전달하기{title}

GLfloat vertices[] = {
   0.5f,  0.5f, 0.0f,  // 첫 번째 점
  -0.5f, -0.5f, 0.0f,  // 두 번째 점
   0.5f, -0.5f, 0.0f   // 세 번째 점
};
// ...
// layout(location = 0)에 vec3 타입으로 3개씩 끊어서 전달.
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);

[!example]- Vertex Shader에 Position, Color, Normal Vector 정보 다 전달하기{title}

// Vertex 데이터: 위치(x, y, z), 색상(r, g, b), 법선(nx, ny, nz)
GLfloat vertices[] = {
    // Position       // Color         // Normal
     0.5f, 0.5f, 0.0f,   1.0f, 0.0f, 0.0f,   0.0f, 0.0f, 1.0f,
    -0.5f, -0.5f, 0.0f,   0.0f, 1.0f, 0.0f,   0.0f, 0.0f, 1.0f,
     0.5f, -0.5f, 0.0f,   0.0f, 0.0f, 1.0f,   0.0f, 0.0f, 1.0f
};
// ...
// Position 속성 (0번 속성)
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 9 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);
// Color 속성 (1번 속성)
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 9 * sizeof(float), (void*)(3 * sizeof(float)));
glEnableVertexAttribArray(1);

// Normal 속성 (2번 속성)
glVertexAttribPointer(2, 3, GL_FLOAT, GL_FALSE, 9 * sizeof(float), (void*)(6 * sizeof(float)));
glEnableVertexAttribArray(2);

Vertex Shader

#version 330 core

layout(location = 0) in vec3 aPosition;  // 0번 속성: 위치
layout(location = 1) in vec3 aColor;     // 1번 속성: 색상
layout(location = 2) in vec3 aNormal;    // 2번 속성: 법선 벡터

out vec3 vertexColor;  // Fragment Shader로 넘길 색상

void main()
{
    gl_Position = vec4(aPosition, 1.0);
    vertexColor = aColor;  // 색상 정보를 Fragment Shader로 넘김
}

GLSL

GLSL이란, Shader Programming을 위한 언어다. C와 유사한 문법체계를 가진다. 대신, (포인터, 재귀 함수, 동적 메모리 관리, 객체지향) 기능들을 사용할 수 없는 것이 차이점이다.

[!note]- 전처리 문법{title}

#define MAX_LIGHTS 10
#define SQUARE(x) (x * x)

#ifdef MAX_LIGHTS
// 텍스처를 사용하는 코드
#else
// 텍스처를 사용하지 않는 코드
#endif

[!note]- 메인 구조{title}

uniform mat4 modelTransform;
in vec4 position;
out vec4 color;

void main()
{

}

• Interface Variables 1) 모든 쉐이더가 공통적으로 Input 받는 데이터를 uniform 변수로 선언한다. 2) 내 쉐이더에 input 받아야 하는 값을 in 변수로 선언한다. 3) 그 다음 쉐이더에 output할 값을 out 변수로 선언한다.

[!tip] 변수의 이름을 ID로 사용한다.{title} 변수의 이름이 같으면, 똑같은 변수라고 본다.

예를들어, 이전 쉐이더의 out 변수 이름과, 현재 쉐이더의 in 변수 이름이 같으면 쉐이더 끼리 데이터를 주고 받을 수 있다.

[!note]- Struct (구조체){title}

객체지향 프로그래밍은 불가능하지만, 구조체를 선언해서 쓸 수는 있다.

struct light
{
    members;
};

light lightVar = light(3.0, vec3(1.0, 2.0, 3.0));

만약 쉐이더 프로그램에서 정의한 구조체를 다른 쉐이더 프로그램에서 똑같이 사용하고싶으면,

구조체 정의를 따로 파일로 빼내고

#include "common.glsl"

이렇게 Include 하면 되겠는데?

[!note]- Vector{title}

• Type

vec2, vec3, vec4     // 성분 타입이 float
dvec2, dvec3, dvec4  // 성분 타입이 double
bvec2, bvec3, bvec4  // 성분 타입이 bool
ivec2, ivec3, ivec4  // 성분 타입이 int (정수)
uvec2, uvec3, uvec4  // 성분 타입이 unsigned int

• 생성자

vec3 xcz = vec3(1.0, 2.0, 3.0);
vec3 xyz = vec3(1.0); // [1.0, 1.0, 1.0]
vec3 xyz = vec3(vec2(1.0), 2.0); // [1.0, 1.0, 2.0]

• 성분 참조 rgba는 Vector가 Color를 담고있을 때 사용하면 좋다. stpq는 Vector가 Texture Coordinate를 담고있을 때 사용하면 좋다.

vec4 v = vec3(1.0, 2.0, 3.0, 4.0);

float x = v.x; // = v.r = v.s
float y = v.y; // = v.g = v.t
float z = v.z; // = v.b = v.p
float w = v.w; // = v.a = v.q

// Swizzle 가능
vec2 xy = v.xy;
vec2 yz = v.yz;
vec3 xyw = v.xyw;
vec4 wwww = v.wwww;

• 벡터 연산

vec3 v1 = vec3(1.0, 2.0, 3.0);
vec3 v2 = vec3(2.0, 4.0, 6.0);

vec3 v = v1 + v2; // Component Sum OK!
vec3 v = v1 * v2; // Component Product OK!
vec3 v = 3.0 * v1; // Scalar Product OK!
float dot = dot(v1, v2); // OK!
vec3 cross = cross(v1, v2); // OK!
vec3 normal = normalize(v1); // OK!

[!warrning] 주의!{title} 두 벡터를 곱하는 연산은, 점곱과 크로스곱이 아니다. 두 벡터의 각 성분을 곱하는 연산이다.

\[v.x = v_{0}.x * v_{1}.x\] \[v.y = v_{0}.y * v_{1}.y\] \[v.z = v_{0}.z * v_{1}.z\]

• 관련 함수

vec3 p = vec3(1.0, 2.0, 3.0);
vec3 q = vec3(2.0, 2.0, 6.0);

float f = length(p);      // 벡터의 길이 반환
float d = distance(p, q); // 두 벡터 사이의 거리 반환

bvec3 b = equal(p, q);        // (false, true, false)
bvec3 b2 = lessThan(p, q);    // p < q => true, (true, false, false)
bvec3 b3 = greaterThan(p, q); // p > q => true, (false,  false, false)

bool b4 = any(b);  // bvec중 하나라도 참이면 true.
bool b5 = all(b);  // bvec가 전부 true야 true.

추가: 빛 계산(Fragment Shader)에 사용하는 함수

vec3 N = normalize(surfaceNormal);
vec3 I = normalize(eyeDirection); // 카메라(또는 광원)로부터의 방향
vec3 Nref = normalize(referenceNormal); // 참조 벡터, 일반적으로 입사광과 반사광의 계산에서 사용됨

vec3 ref = reflect(v, N); // 반사. 빛 계산에 사용함.
vec3 correctedNormal = faceforward(N, I, Nref); // 표면의 방향 계산. 빛 계산에 사용함.

[!NOTE]- Matrix{title}

• Type

mat2, mat3, mat4     // 성분 타입이 float. mat2 = mat2x2, ...
dmat2, dmat3, dmat4  // 성분 타입이 double
imat2, imat3, imat4  // 성분 타입이 int (정수)
umat2, umat3, umat4  // 성분 타입이 unsigned int
bmat2, bmat3, bmat4  // 성분 타입이 bool

mat2x3, mat2x4, mat5x3, ... // 이런 타입 사용 가능.
matmxn  // column이 m개, row가 n개인 행렬.

• 생성자

mat3 A = mat3(1.0);  // 3x3 identity matrix
mat2 B = mat2(1.0, 2.0, 3.0, 4.0);
mat3 C = mat3(v1, v2);

[!tip] Identity Matrix{title} 벡터의 생성자에 vec3 v = vec(1.0); 이렇게 넣으면 아래와 같이 만들어진다.

\[[1, 1, 1]\]

행렬의 생성자에 mat3 A = mat3(1.0); 이런식으로 넣으면 identity matrix가 만들어진다.

\[\begin{bmatrix}1&0&0 \\ 0&1&0 \\ 0&0&1 \end{bmatrix}\]

[!tip] column 우선으로 stored 된다.{title} 예를들어, mat2 m = mat2(1,0, 2.0, 3.0, 4.0); 이렇게 2x2 Matrix를 생성하면 아래와 같이 행 우선으로 축적된다.

\[\begin{bmatrix}1.0&3.0 \\ 2.0&4.0\\ \end{bmatrix}\]

• 성분 참조

mat3 A = //...

float f = A[column][row];

float y = A[1][1]; // 2번째 Column의 2번째 값 가져오기
vec3 c = A[1]; // 2번째 column 가져오기
vec2 yz = A[0].yz; // 첫번째 Column의 yz값 가져오기

A[1] = vec3(2.0); // 두번째 Column의 내용을 모두 2.0으로 변경.

• 행렬 연산

vec3 v = //...
mat3 A = //...
mat3 B = //...

mat3 AB = A * B; // Matrix-Matrix Product OK!
mat3 MV = A * v; // Matrix-Vector Product OK!
mat3 VM = v * A; // Vector-Matrix Product OK?

[!question] 벡터 행렬곱 뭔데{title} 원래는 없는 연산인데, \(\text{vector} \times \text{matrix}\) 곱이 가능하다.

• 관련 함수

mat3 A = //...
mat3 B = //...

mat3 P = matrixCompMult(A, B); // 행렬의 성분끼리 곱셈.
mat3 T = transpose(A);  // 전치 행렬
float determinant(A);   // 행렬식 계산
mat3 I = inverse(A);    // 역행렬 계산

[!NOTE]- 수학 라이브러리 함수{title}

• 삼각함수

float angle = degree(3.14); // 180. Radian to Degree
float theta = radian(90);   // Degree to Radian

float s = sin(theta);
float c = cos(theta);
float t = tan(theta);

float as = asin(s);
float ac = acos(c);
float at = atan(t);

vec3 vs = sin(v); // (sin(v.x), sin(v.y), sin(v.z)) 벡터를 반환.

• 지수, 로그, 제곱근 함수

float x^y = pow(x, y);
float e^x = exp(x);
float 2^x = exp2(x);

float l = log(x);   // ln
float l2 = log2(x); // log_2

float s = sqrt(x);
float is = inversesqrt(x); //

• 절댓값, 부호

float ax = abs(x);
float sx = sign(x);  // -1, 0, 1 부호를 반환함.

• min, max, clamp

float m0 = min(x, y);
float m1 = max(x, y);
float c = clamp(x, 0.0, 1.0);

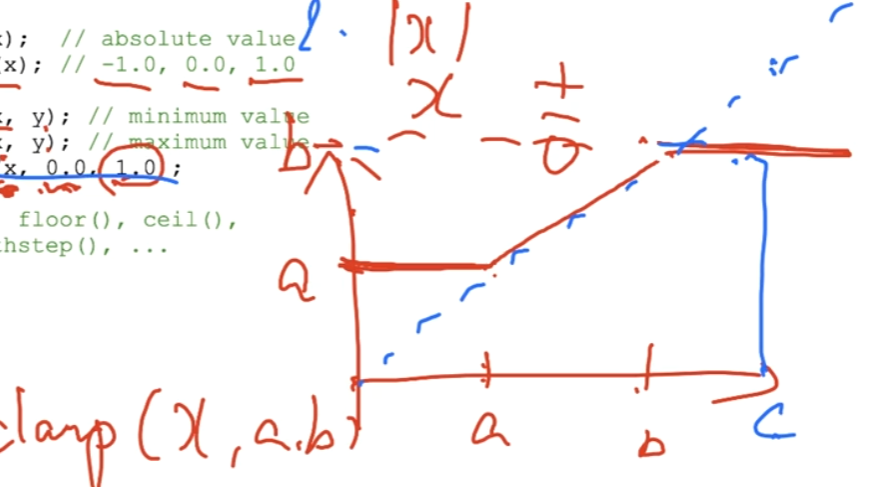

[!question] What is Clamp?{title} 주어진 값을 특정 범위 내로 제한하는 역할을 한다.

x, min, max 세 값을 입력받으며, x < min일 경우 min 값을 반환한다. min <= x <= max일 경우 x값을 반환한다. x > max일 경우 max 값을 반환한다.

[!tip]- 프로그래밍 팁{title}

1. 분기문(if, else), for문과 같이 브랜치가 분기되는 코드는 사용할수록 성능이 떨어진다.

[!question]- Why?{title} GPU는 병렬 처리할 때, 모든 코어가 한라인 한라인 동기화해서 동시에 실행된다.

따라서 분기가 나뉘는 if문이나 for문을 사용하면

한 코어의 쉐이더의 분기가 끝날 때까지 다른 쉐이더에서 아무것도 안하고 정지상태가 된다.

for문도 마찬가지로, 어떤 코어가 실행중인 쉐이더의 for문이 끝날때까지 다른 코어는 아무것도 안하고 가만히 있는다.

따라서, 최대한 안쓰는게 좋다.

[!example]- if문 대신 Sign 사용{title}

x가 양수면 f에 2.0 넣고, 음수면 -2.0을 넣는다. f = 2.0 * sign(x); if문도 없애면서 한줄로 줄일 수 있다.

[!example]- if문 대신 min, max 사용{title}

root1가 작으면 root1 선택, 아니면 root2 선택. return vec3(0.0, 0.0, min(root1, root2));

1. 라인수를 줄이는게 좋다.

[!example]- min, max 함수 대신 clamp 사용{title}

x가 minimum보다 작으면 minimum이 반환되고, x가 minimum보다 크고, maximum보다 작으면 x가 반환되고 x가 maximum보다 크면 maximum이 반환된다.

이거 클램프네? float f = clamp(x, minimum, maximum); 2개의 함수 call을 하나로 줄였다.

[!example]- 분기문 대신 then, any, all 함수 사용{title}

각 성분끼리 비교해서 p가 하나라도 작으면 true, 아니면 false.

return any(lessThen(p, q));

1. 쉐이더 프로그램을 자주 바꿀 시 성능에 좋지 않다. 쉐이더 프로그램을 바꿀때마다, 렌더링 파이프라인의 상태를 다시 설정하고 캐시가 초기화되기 때문에 느려진다.

[!example]- 예를들어..{title}

glUseProgram (1); glDrawArrays( A ...);
glUseProgram (2); glDrawArrays( B ...);
glUseProgram (1); glDrawArrays( C ...);
glUseProgram (2); glDrawArrays( D ...);

보다는

glUseProgram(1); glDrawArrays(A...); glDrawArrays(C... );
glUseProgram(2); glDrawArrays(B...); glDrawArrays(D... );

가 더 효율적이다.

Vertex Shader

3D 공간 위의 Vertex 정보를 입력받아, Screen 좌표계로 변환한다. MVP 행렬을 uniform variable으로 입력받아 MVP 행렬 곱을 수행하면 된다.

#version 330 core

layout (location = 0) in vec3 aPos;

uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;

void main()
{
    // 정점 좌표에 모델, 뷰, 투영 변환을 적용하여 화면 공간으로 변환
    gl_Position = projection * view * model * vec4(aPos, 1.0);
}

• Default Input Interface Variables
  • in int gl_VertexID;
    • 정점의 Indesx ID
  • in int gl_InstanceID;
  • in int gl_BaseInstance;
  • in int gl_BaseVertex;
  • in int gl_DrawID:
• Default Output Interface Variables
  • vec4 gl_Position;
    • Vertex의 스크린 상의 정점 위치를 출력.
    • gl_Position = vec4(1.0, 0.0, 0.0, 1.0);
  • float gl_PointSize;
    • 정점 크기를 지정. 기본값은 1.0
    • gl_PointSize = 10.0; // 포인트 크기를 10으로 설정
  • float gl_ClipDistance[];
    • Clip 조건 설정. 이 값이 0보다 작으면 클리핑됨.
    • gl_ClipDistance[0] = gl_Position.x - 0.5; // x 좌표가 0.5보다 작은 정점은 클리핑됨
  • float gl_CullDistance[];
    • Cull 조건 설정. 이 값이 0보다 작으면 컬링됨.
    • gl_CullDistance[0] = gl_Position.x - 0.5; // x 좌표가 0.5보다 작은 정점은 컬링됨

Fragment Shader

Fragment Shader는 Out 변수가 없어서 내가 뭘 출력해줄건지 지정해줘야 한다.

#version 330 core

// 출력을 통해 픽셀 색상을 지정합니다.
out vec4 FragColor;

void main()
{
    FragColor = vec4(1.0, 0.5, 0.2, 1.0);  // RGB + 알파 값 (투명도)
}

• Default Input Interface Variables
  • in vec4 gl_FragCoord;
  • in bool gl_FrontFacing;
  • in float gl_ClipDistance[];
  • in float gl_CullDistance[];
  • in vec2 gl_PointCoord;
  • in int gl_PrimitiveID;
  • in int gl_SampleID;
  • in vec2 gl_SamplePosition;
  • in int gl_SampleMaskIn[];
  • in int gl_Layer;
  • in int gl_ViewportIndex;
  • in bool gl_HelperInvocation;
• Default Output Interface Variables
  • out float gl_FragDepth;
  • out int gl_SampleMask[];

Geometry Shader

[!tip]- 등장 배경{title} 사용하다보니, Vertex Shader, Fragment Shader 두개로는 충분하지 않다. 삼각형으로만 다 표현하려면, 사람 머리카락만 5억개인데 이걸 일일히 삼각형으로 모델링할 수도 없는 노릇.

따라서, 모델에는 간단한 삼각형 정보만 표현하고, 쉐이더에서 Vertex를 추가하는 방식을 사용한다.

[!note] 즉, 핵심 IDEA는 다음과 같다{title} 동물같은거 만들 때 털까지 다 Vertex로 주지 말고, Geometry Shader를 써서 멀리서 볼땐 대충 그리고 가까이서 볼 땐 자세히 그리도록 만들자.

입력은 점, 선, 삼각형(points, lines, triangles) 셋 중 하나를 입력받는다. 각각 따로따로 쉐이더를 만들어 points, lines, triangles마다 다른 로직을 적용시킬 수 있다. 이후 새로운 Primitive를 만들거나, 기존의 Primitive를 수정하여 Primitive Strip(집합)을 반환한다. 아래는 Geometrh Shader의 예제 코드다.

#version 330 core

layout (triangles) in; // 입력 프리미티브는 삼각형. points, lines, triangles중 하나 선택.
layout (triangle_strip, max_vertices = 6) out;  // 예제의 삼각형 스트립으로 최대 6개의 정점만 출력한다.

uniform float furLength; // 털의 길이 (유니폼으로 전달됨)

void main()
{
    vec3 A = gl_in[0].gl_Position.xyz;
    vec3 B = gl_in[1].gl_Position.xyz;
    vec3 C = gl_in[2].gl_Position.xyz;

    vec3 face_normal = normalize(cross(C - A, B - A));

    for (int i = 0; i < 3; i++)
    {
        // 원래 위치에서 점 한번 찍고, 위로 올려서 점 한번 찍고 EndPrimitive.
        gl_Position = gl_in[i].gl_Position;
        EmitVertex();

        gl_Position = vec4(gl_in[i].gl_Position.xyz + furLength * face_normal, 1.0);
        EmitVertex();

        EndPrimitive();
    }
}

Geometry Shader는 간단하다. 정점을 생성하고 싶은 위치를 gl_Position에 넣고, EmitVertex() 함수를 실행하면 정점이 만들어진다. 정점들을 찍고, EndPrimitive(); 함수를 실행하면 하나의 Primitive가 만들어진다. 이를 반복하면 된다.

gl_in[i].gl_Position을 사용하면 입력받은 Primitive의 Vertex 위치를 받아올 수 있다. line이라면 0, 1 두개를, 삼각형이라면 0, 1, 2 세개의 Vertex를 받는다.

예를들어, 삼각형을 받아서 털을 그리고싶다면 삼각형의 세 점을 사용해서 두 벡터를 만들어 외적하여 삼각형의 Normal Vector를 계산한다. 이후 각 정점 위치에서 Normal Vector만큼 더해서 Vertex를 찍고 Primitive를 만들면 된다.

• 출력 Primitive Type
  • points : 점 집합으로 출력.
  • lines : 연결되지 않은 선 집합으로 출력.
  • line_strip : 연결된 선으로 출력.
  • line_loop : 시작과 끝점까지 연결된 선으로 출력.
  • triangles : 연결되지 않은 삼각형 집합으로 출력,
  • triangle_strip : 연결된 삼각형으로 출력.
  • triangle_fan : 부채꼴 모양으로 연결된 삼각형으로 출력.
  • lines_adjacency : 인접한 정점까지 포함
  • triangles_adjacency
  • line_strip_adjacency
  • triangle_strip_adjacency
• 출력할 Vertex 개수
  • max_vertices = N : 하나의 프리미티브가 생성할 수 있는 최대 Vertex 개수를 제한한다.
    • 만약 삼각형이라면 최소 3개 이상은 되어야 한다.
    • 과도하게 Vertex가 생성되는 것을 방지한다.

Tessellation Shader

Tessellation의 의미는 ‘촘촘하게 나누는 것’이다. Tessellation Control Shader에서 하나의 선, 삼각형, 사각형을 얼마나 쪼갤지 결정하고, Tessellation Primitive Generator에서 쪼개지는 위치에 정점을 만들고, 더 작은 단위의 도형을 만들어 TES에 전달한다. Tessellation Evaluation Shader는 쪼개진 도형 조각을 받아 최종 위치를 결정한다.

Tessellation Control Shader

#version 400 core
layout(vertices = 3) out; // Vertex를 3개씩 묶어서 TES로 보낸다.

void main() {
    if (gl_InvocationID == 0) {  // 첫 번째 호출에서만 세분화 레벨을 설정
        gl_TessLevelOuter[0] = 5.0;
        gl_TessLevelOuter[1] = 5.0;
        gl_TessLevelOuter[2] = 5.0;

        gl_TessLevelInner[0] = 3.0;
    }

    // 각 정점의 위치를 Tessellation Evaluation Shader로 전달
    gl_out[gl_InvocationID].gl_Position = gl_in[gl_InvocationID].gl_Position;
}

위는 Tessellation Control Shader의 예제 코드이다.

gl_TessLevelOuter[0] = ...
gl_TessLevelOuter[1] = ...
gl_TessLevelOuter[2] = ...
gl_TessLevelOuter[3] = ...

gl_TessLevelInner[0] = ...
gl_TessLevelInner[1] = ...

위 6개의 변수에 값을 넣어주면 Tessellation Level이 결정된다.

1. 만약 TES에서 처리할 도형이 선(isolines)이면, Outer[0], Outer[1]에만 값을 넣으면 된다. 두 값이 동일하면 균일하게 Tessellation된다. 두 값이 다르다면, 한쪽은 촘촘하고 한쪽은 덜 촘촘하게 나눌 수 있다.
2. TES에서 처리할 도형이 삼각형(triangles)이면, Outer[0], Outer[1], Outer[2], Inner[0]에만 값을 넣으면 된다. Outer Level 하나당 삼각형 변 하나를 얼마나 쪼갤지 결정한다. Inner Level은 안쪽 방향으로는 얼마나 쪼갤지 결정한다.

1. TES에서 처리할 도형이이 사각형(quads)이라면, Outer[0], Outer[1], Outer[2], Outer[3], Inner[0], Inner[1] 전부 값을 지정해줘야 한다. Outer Level 하나당 사각형 변 하나를 얼마나 쪼갤지 결정한다. Inner Level은 안쪽 방향으로 얼마나 쪼갤지 결정하는데, x축 y축 따로따로 나누고자 Inner Level을 2개 사용한다.

Tessellation Evaluation Shader

[!tip]- 무슨 역할을 하는가?{title} Tessellation Control Shader에는 하나의 Primitive (선, 삼각형, 사각형)이 들어오고 Tessellation Primitive Genetator에서 Tessellation Level를 보고 Tessellation을 쪼개도록 하는 Vertex를 생성한다.

생성한 Vertex 하나당 Tessellation Eveluation Shader 하나씩 배정되며, TES에선 생성된 Vertex의 최종 위치를 결정하는 역할을 담당한다.

입력받은 Vertex를 선, 삼각형, 사각형(isolines, triangles, quads) 셋중 하나로 처리할 수 있다. 만약 3개 이상의 Vertex를 입력받았는데 isolines를 사용한다면, Lines로 인식한다. 5개 이상의 Vertex를 입력받았는데 triangles를 사용한다면, 3개의 삼각형으로 인식한다.

#version 400 core

layout(triangles, fractional_even_spacing, ccw) in;

• 첫번째 인자
  • isolines : 선형 패치를 입력받는다.
  • triangles : 삼각형 패치를 입력받는다.
  • quads : 사각형 패치를 입력받는다.
• 두번째 인자
  • equal_spacing : 모든 정점이 패치 위에서 균등하게 배치됨.
  • fractional_even_spacing : 정점들이 짝수 간격으로 배치됨? 가능한 균등하게 배치된다.
  • fractional_odd_spacing : 정점들이 홀수 간격으로 배치됨? 가능한 균등하게 배치된다.
• 세번째 인자
  • cw (clockwise) : 정점들이 시계 방향으로 배치된다.
  • ccw (counterclockwise) : 정점들이 반시계 방향으로 배치된다.

원래 Primitive가 갖는 Vertex 정보와, Primitive 내의 상대 좌표를 사용하여 생성된 Vertex의 최종 위치를 결정하면 된다. 원래 Primitive의 Vertex 정보는 다음과 같이 가져올 수 있다.

void main() {
    // 선이면 2개, 삼각형이면 3개, 4각형이면 4개를 가져오면 됨.
    vec3 p0 = gl_in[0].gl_Position.xyz;
    vec3 p1 = gl_in[1].gl_Position.xyz;
    vec3 p2 = gl_in[2].gl_Position.xyz;
    vec3 p3 = gl_in[3].gl_Position.xyz;

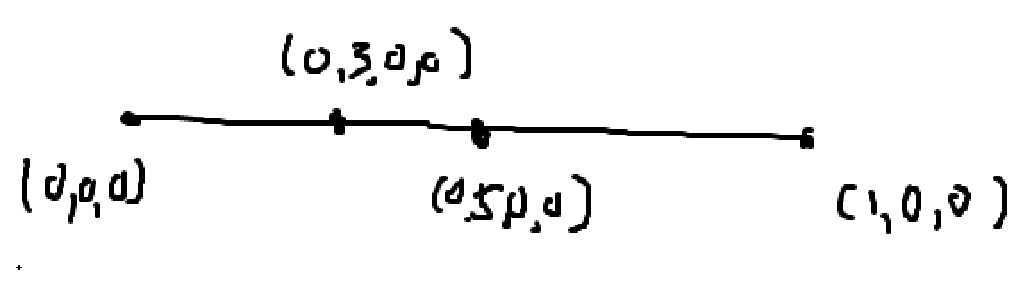

이후, gl_TessCoord를 사용해서 최종 위치를 결정한다. gl_TessCoord는 원래 Primitive 좌표에 대해 상대적으로 표현된 점이다. 선분이면, 한쪽 점이 0이고, 반대쪽 점이 1이면 그 사이에 상대적으로 어느 위치에 있는지만 표시하면 되므로, gl_TessCoord.x 정보만 사용하면 된다.

삼각형은 Barycentric Coordinates를 사용한다. 이는 gl_TessCoord.x, y, z 모두 사용된다. Barycentric 좌표의 합은 항상 1이다. 예를들어, gl_TessCoord가 (0.2, 0.3, 0.5)로 주어지면, 해당 버텍스는 첫 번째, 두 번째, 세 번째 꼭짓점으로부터 각각 20%, 30%, 50% 떨어진 위치에 있다는 것을 의미한다.

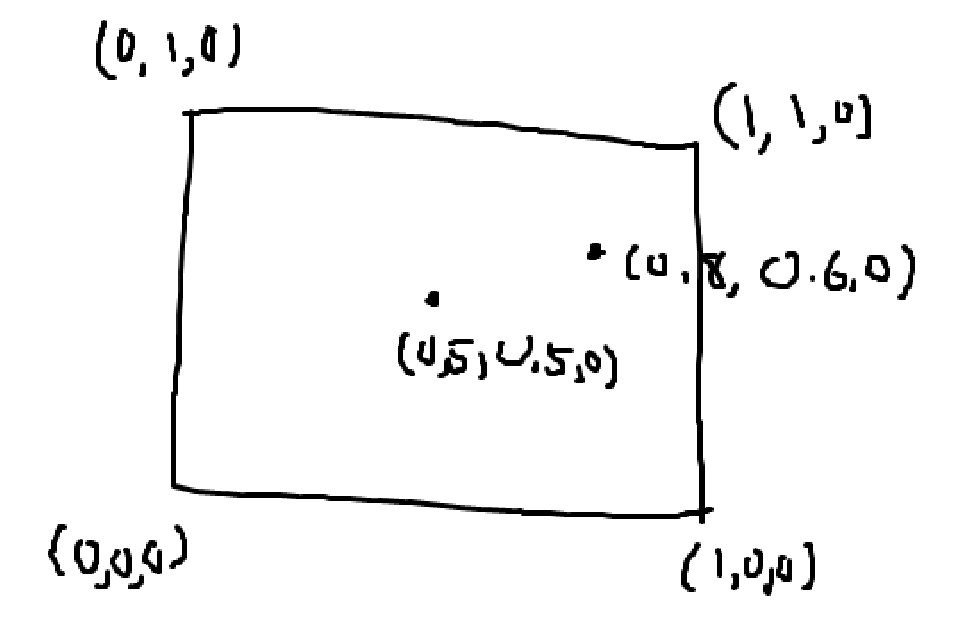

사각형은, gl_TessCoord.z를 사용하지 않아도 된다. gl_TessCoord.x는 가로 축에서 상대적인 위치를, gl_TessCoord.y는 세로 축에서 상대적인 위치를 나타낸다. `

vec3 position = gl_TessCoord.x * p0 + gl_TessCoord.y * p1 + gl_TessCoord.z * p2;

// 생성된 정점의 최종 위치 결정.
gl_Position = vec4(position, 1.0);
